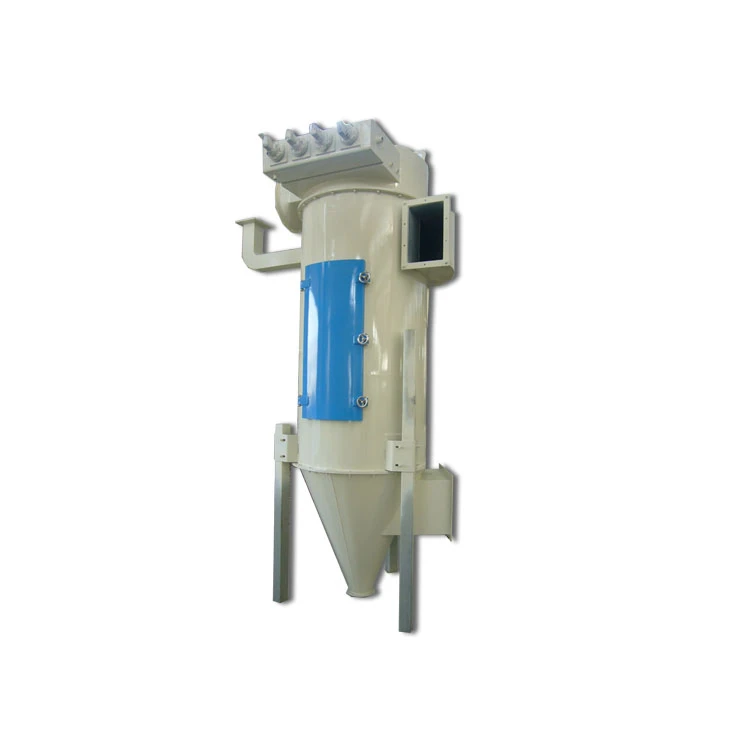

TBLMY Dust Collector

Dammuppsamlingssystem

TBLMY Högtrycksstrålefilter dammuppsamlare

Funktioner: Med platta filterkuvert, kompakt struktur och litet utrymme.

Användning: Dammuppsamling på transportutrustning.

Arbetslufttryck: 0.2-0.4 MPa

Filtreringsområde (tillval): 5,6m², 10.5m², 17.5m², 25.2m², 36.4m², 53.2m², 75.6m², 109.2m².

Användning och anpassningsförmåga

TBLMy Jet Filter Dust Collector tillhör en omvänd luftstråle av påstyp, impulsdammuppsamlare, med pålitlig prestanda, högeffektiv dammuppsamling, låg utsläppskoncentration, enkel drift och underhåll. Det är tillämpligt för dammkontroll inom spannmåls- och foderbearbetningsindustrier, maskiner, metallurgi, byggmaterial och cement, och dammrening eller återvinning och filtrering i pneumatisk transport eller sugkanaluppsamling.

Funktioner

Denna produkt har en cyklon dammsamlare. Den dammhaltiga luften kommer in i lådan tangentiellt och separeras genom att rotera; damm av stor storlek sedimenteras först, damm av liten storlek filtreras genom en filtreringshylsa för att förbättra hylsans livslängd;

En snabb monterings- och demonteringsmekanism tillverkad med patentteknologi för tyghylsa är användbar för att förbättra driftsmiljön och arbetseffektiviteten;

TDFD-typmagnetventil används för enkel montering och demontering och för den ena solenoidventilen kan flera hylsor på en gång realiseras;

TKZM-typ impulskontrollinstrument används för att multikretsreglering med god justerbarhet, noggrannhet och stabil prestanda kan realiseras.

Det finns dammutmatningsmekanismer med konisk botten och platt botten, för att optimera dammutmatningsmekanismen med platt botten.

Magnetventilens inspänning: DC 24 V, ström: 0.8 A-1A, arbetsmiljö: -10 grad -50 grad, relativ fuktighet Mindre än eller lika med till 85 procent , arbetsmedia: ren luft, luftkällans arbetstryck: 0.5 MPa -0.7Mpa.

Arbetsspänningen för luftslussen ska vara AC 380 (1±5 procent) V, och materialet ska inte blandas med fiberföroreningar och stora fasta partiklar.

Lufttrycket för borttagning av damm ska vara {{0}},5 MPa-0.7MPa, om det används i speciella fall kan trycket vara lägre än 0,5MPa;

Dammuppsamlarens motstånd: P＜1,2Kpa;

Verkningsgrad för dammsamlare: η Större än eller lika med 99,5 procent ;

Filtreringslufthastighet: Mindre än eller lika med 4 (m/min);

Specifikation av filterhylsa: Φ140×1600, Φ140×2000, Φ140×2400 (mm)

Funktionsprincip och funktioner för huvudkomponenter

Övre låda

Den övre lådan är en komponent för uppsamling av filtrerad ren luft, kompletterad med ett luftutlopp på toppen, och innehåller en luftstråleanordning. När du öppnar den övre luckan på den övre lådan kan luftstråleanordningen kontrolleras och bytas ut (det är normalt onödigt).

Mellanlåda

Mellanlåda är en komponent för att filtrera den inkommande dammhaltiga luften och även för att sedimentera de stora dammpartiklarna; toppen är ansluten till den övre lådan, den nedre är ansluten till den nedre lådan, och det finns en filterhylsanordning i den. Det finns en inspektionsdörr på lådan, som kan öppnas för att inspektera och byta ut filterhylsan.

Nedre låda (platt botten —— nedre låda, konisk botten ——bunker)

Den nedre lådan är komponenten för att tömma damm och är utrustad med en dammavledningsanordning i den. Den nedre delen har ett dammuttag som är kopplat till luftslussen. Det finns ett manhål på sidan av den nedre lådan och används för att inspektera dammutloppsanordningen och fylla på smörjolja när den öppnas. Damm släpps ut genom en konisk bunker med hjälp av tyngdkraften av damm, så att dammet kan samlas upp längs den koniska ytan och släppas ut.

Tekniska parametrar
